國家標準GB/T 1227-2002《精密壓力表》產品分類與技術要求
Accurate pressure gauge
GB/T1227-2002產品分類與技術要求條款解讀
國家標準 GB/T1227
□: 標準原文閱覽
(僅供了解我廠產品所執行的國家標準之用，是免費提供的參考資料。要學習、研究和使用該標準，請購買正式出版物。)
※: 本解讀僅供參考，不當之處請批評指正。
GB/T 1227-2002 中規定的產品分類與技術要求

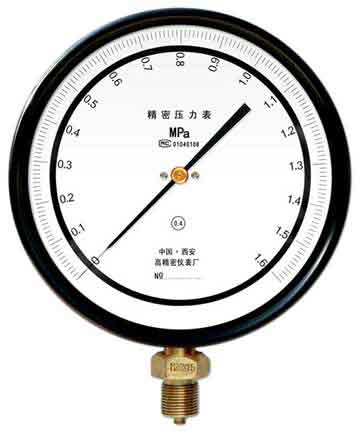

中華人民共和國國家標準 GB/T 1227-2002《精密壓力表》規定了產品分類、技術要求、試驗方法、檢驗規則和標志、包裝與貯存。GB/T 1227-2002 適用于以C型管式彈簧管、盤簧管式彈簧管、螺旋管式彈簧管等彈性敏感元件為測量部件的機械指針式精密壓力表。
GB/T 1227-2002 解讀[1]產品分類與技術要求
標準中規定了儀表型式的產品分類：按其測量類別分為壓力表和真空表，所謂測量類別是指儀表測量范圍所屬的量域是正壓或是負壓。另外還有一種跨量域的儀表(正負壓聯程)已在工業流程中廣為應用，暫未將其列入測量分類之中。按其安裝方式分為直接安裝式和嵌裝式。所謂安裝方式是指儀表自身所具有的安裝結構型式。直接安裝式是應用較多的一種典型安裝結構型式，其接口螺紋既要起到管路的連接作用又要起到對儀表的支撐作用。嵌裝式也稱盤裝式，是一種帶有安裝環的儀表。也就是我們常說的軸向前帶邊儀表和徑向前帶邊儀表。此類儀表的安裝環是儀表的支撐部件，其接口螺紋只起著管路連接作用。還有一種安裝結構型式─凸裝式，也就是我們常說的后帶邊儀表，也有稱其為墻裝式，這種凸裝式儀表的應用也較普遍，GB/T 1227-2002也暫未將其列入安裝方式之中。
標準中明確規定了儀表的精確度等級產品分類。所謂儀表的精確度等級，也就是常說的精度等級。儀表的精確度等級分為：0.1級；0.16級；0.25級；0.4級。精確度等級是儀表的主要技術指標之一，它標識了儀表的測量精度。
標準中規定了儀表基本參數的產品分類。
基本參數 1.儀表外殼公稱直徑系列：Φ150、Φ200、Φ250、Φ300、Φ400。
基本參數 2.儀表測量范圍的上限(MPa)應符合規定的系列：1×10n、1.6×10n、2.5×10n、4×10n、6×10n。
※其中 n 的取值可以是正整數、負整數或零。
基本參數 3.儀表度盤標尺的標度、標度的劃分及標尺的最小分格值應符合 JB/T 5528 中的相關規定。
※ GB/T 1227-2002 從應用實際出發，放寬了外殼公稱直徑較小的0.25級、4×10n系列的標尺分格數要求，注明了：允許0.25級、外殼公稱直徑較小的 4×10n 系列儀表，使用200分格的標度。
基本參數 4.規定了儀表標度盤上的標示數的標度方式為直讀式。
基本參數 5.規定了直接安裝式儀表的主要安裝尺寸。
基本參數 6.規定了嵌裝式儀表的主要安裝尺寸。
基本參數 7.提出了在儀表結構設計中對于其安全措施的處理建議。
標準中規定了儀表的技術要求。
技術要求 1.儀表的正常工作條件。其規定儀表的正常工作環境溫度為 5～40℃；正常工作環境振動條件應不超過GB/T 4439 規定的V.H.2級。
技術要求 2.儀表的參比工作條件。
儀表參比工作條件的環境溫度為與其精確度等級相關：
0.1級、0.16級儀表的參比工作條件的環境溫度為 20±1℃；
0.25級儀表的參比工作條件的環境溫度為 20±2℃；
0.4級儀表的參比工作條件的環境溫度為 20±3℃；
儀表參比工作條件的安裝位置應處于正常工作位置。所謂正常工作位置在未指明時，系指垂直安裝。
儀表參比工作條件的負荷變化均勻。
儀表在參比工作條件下，其基本誤差、零點誤差、回差、輕敲位移及指針偏轉的平穩性均應符合GB/T 1227-2002的有關規定。
技術要求 3.儀表的基本誤差。儀表的基本誤差以引用誤差表示，其值應在示值基本誤差限內。所謂示值基本誤差限暨允許的最大基本誤差，儀表的最大基本誤差采用其測量上限值的精度%數來表示其最大基本誤差限。也就是說，在儀表的測量范圍內，任一檢定點的示值誤差均不應大于±(測量上限值MPa×精度等級÷100)。儀表的示值基本誤差限可使用本站提供的壓力表允許基本誤差計算工具獲得;詳細的參數值匯集也可參見本站精密壓力表參數網頁。
技術要求 4.儀表的回差。儀表的回差暨其示值回程誤差，在較早的GB1227中稱來回差。其值應不大于示值基本誤差限的絕對值。
技術要求 5.儀表指針偏轉的平穩性。規定了儀表在其測量過程中，其指針不應有跳動或停滯現象。
技術要求 6.儀表的零點誤差。零點誤差也就是我們常說的零位誤差。零點誤差的觀測應在參比工作條件下，且須在儀表的彈性敏感元件無任何外加負荷作用的狀態下進行，其允許的誤差限與其它各點的示值基本限相同。無調零裝置的儀表，不應設有抑制零位的機構；具有調零裝置的儀表，其零點調節范圍應不小于該儀表全量程的2%。零點的調節應在參比工作條件下，且須在儀表的彈性敏感元件無任何外加負荷作用的狀態下進行。對零點調節后，儀表其余各點的示值誤差均不應大于該表的示值基本誤差限。
技術要求 7.儀表的輕敲位移。在儀表處于正常工作狀態、當儀表指針處于其測量范圍內的任何位置時，用手指輕敲(使指針能自由擺動)儀表外殼，其輕敲前后的示值變動量應不大于示值基本誤差限絕對值的1/2。
技術要求 8.儀表的溫度影響。當儀表的使用環境溫度偏離參比工作條件的溫度限定時，其示值誤差(包括零點)不應超過公式Δ=±(δ＋KΔt)所規定的范圍。儀表受溫度影響(指偏離參比工作條件所規定的溫度范圍)后的示值誤差允許值可使用本站提供的壓力表溫度影響誤差計算工具獲得；關于Δ=±(δ＋KΔt)公式的說明祥見本站的壓力表溫度影響誤差計算工具下部的網頁附件。
技術要求 9.儀表的超(靜)壓試驗。測量上限為0.1～6MP的儀表應能承受其測量上限值的125%的負荷，且持續0.5/h的超壓試驗；測量上限為10～60MP的儀表應能承受其測量上限值的115%的負荷，且持續0.5/h的超壓試驗；測量上限≥100MP的儀表應能承受其測量上限值的80～90%的負荷，且持續4/h的靜壓試驗。
技術要求 10.儀表的交變壓力試驗。測量上限≤60MP(包括-0.1MPa)的儀表應能承受其測量上限值的(20±5)%～(75±5)%范圍內，幅度不小于儀表量程的50%、每分鐘60±5次、往復20,000次的交變壓力試驗；測量上限≥100MP的儀表應能承受其測量上限值的(20±5)%～(75±5)%范圍內，幅度不小于儀表量程的50%、每分鐘30～60次、往復20,000次的交變壓力試驗。
技術要求 11.儀表的指示裝置。
儀表的標度方向：儀表的零標度線應位于標度的左端；真空表的零標度線應位于標度的右端。
儀表的標度線：儀表的標度線應符合 JB/T 9253 的規定，標度線為寬度不大于 0.2mm 的全細線，長短線長度比為2:1。
儀表的標度尺外圓弧長：為了提高儀表的分辨率、保證其讀數精度，標準對儀表標度尺外圓弧長進行了限定。公稱直徑為Φ150mm的儀表標度尺外圓弧長應不小于300mm；公稱直徑為Φ200mm的儀表標度尺外圓弧長應不小于400mm；公稱直徑為Φ250mm的儀表標度尺外圓弧長應不小于500mm；公稱直徑為Φ300mm的儀表標度尺外圓弧長應不小于600mm；公稱直徑為Φ400mm的儀表標度尺外圓弧長應不小于800mm。
儀表的指針：儀表的指針應符合 JB/T 9252 的規定。
儀表的指針與度盤間的距離：儀表的指針與度盤之間的距離應在0.5～1.5mm范圍內。
技術要求 12.儀表的外觀。儀表的可見部分應無明顯的瑕疵、劃傷，接頭螺紋應無明顯的毛刺和損傷；標度、標示等應清晰、正確和完整。
技術要求 13.儀表的耐工作環境振動性能。儀表應能承受符合 GB/T 4439 中規定的 V.H.2 等級的振動。
技術要求 14.儀表的抗運輸環境性能。在包裝、運輸條件下，儀表應能承受 JB/T 9329 規定的抗運輸環境性能試驗。其中的高溫＋55℃；低溫-40℃；自由跌落高度為 100mm；相對濕度項目可不做。
